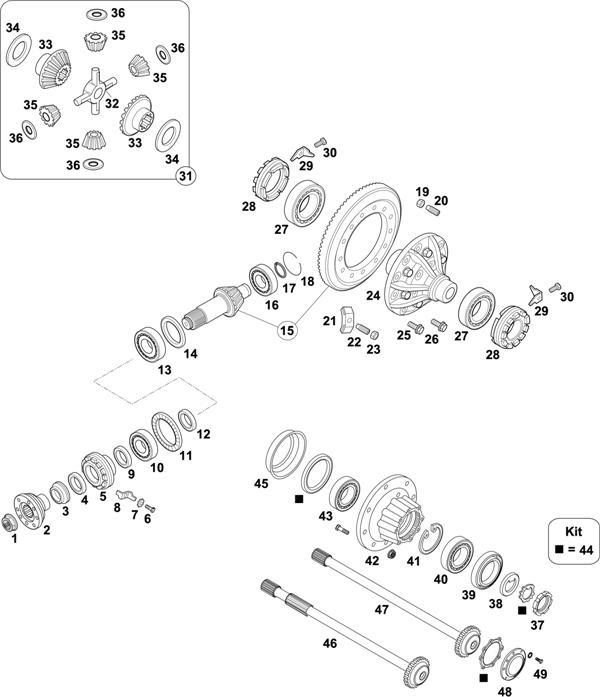

| Fig. | Our No. | Part No. | Description | Notes | Q.ty | TP | |||||||||||||
| 1 | 60170081 | 385 351 0172 | NUT M40X1,5 | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 2 | 60170306 | 360 350 0045 | OUTPUT FLANGE D.130 | 8 HOLES | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||||
| 2 | 60170887 | 360 350 0645 | OUTPUT FLANGE D.150 | 8 HOLES | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||
| 2 | 653 350 0245 | OUTPUT FLANGE D.150 | 1 | ![]() |
|||||||||||||||
| 3 | 327 353 0291 | COVER | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 4 | 016 997 6847 | SEAL RING 90X68X13 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 5 | 60170914 | 327 353 1025 | GROOVED NUT | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 6 | 000933 008005 | SCREW M8X12 | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 7 | 006797 008120 | WASHER | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 8 | 322 353 0073 | LOCK RING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 9 | 321 353 0762 | WASHER T.6,00 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 10 | 012 981 8505 | BEARING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 11 | 616 353 0752 | SPACER T.10,22 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 12 | 60171152 | 322 353 0051 | SPACER T.15,50 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 13 | 98170044 | 002 981 1105 | BEARING 135X60X33,45 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 14 | 670 353 3752 | SPACER T.1,50 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 15 | 60170023 | 383 350 0139 | CROWN WHEEL/PINION 40:7 | R.5,71 | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||
| 15 | 60170383 | 301 350 0739 | CROWN WHEEL/PINION 43:7 | R.6,14 | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||
| 15 | 60170014 | 301 350 0939 | CROWN WHEEL/PINION 48:7 | R.6,85 OLD | 1 | ![]() |
![]() |
![]() |
|||||||||||
| 15 | 616 350 0139 | CROWN WHEEL/PINION 48:7 | R.6,85 NEW | 1 | ![]() |
![]() |
![]() |
||||||||||||
| 16 | 002 981 9501 | BEARING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 17 | 000471 035000 | LOCK RING 35X1,5 MM | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 18 | 322 994 0137 | ELASTIC RING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 19 | 080705 014002 | NUT | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 20 | 385 337 0171 | SCREW | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 21 | 385 353 0149 | THRUST BLOCK | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 22 | 674 353 0076 | SCREW | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 23 | 315 990 0051 | NUT | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 24 | 60170617 | 322 350 0927 | DIFFERENTIAL CASE EMPTY | (1) | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 24 | 60170410 | 383 350 2123 | DIFFERENTIAL CASE COMPL. | OLD(3) | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 24 | 675 350 1023 | DIFFERENTIAL CASE COMPL. | NEW(2) | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 24 | 676 350 3223 | DIFFERENTIAL CASE COMPL. | (3) | 1 | ![]() |
||||||||||||||
| 25 | 322 990 2901 | SCREW | (1) | 16 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 25 | 383 990 0801 | SCREW | (2) | 16 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| Fig. | Our No. | Part No. | Description | Notes | Q.ty | TP | |||||||||||||
| 26 | 322 990 3001 | SCREW | (1) | 8 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 26 | 006 990 1704 | SCREW M14X65 | (2) | 8 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 27 | 002 981 2605 | BEARING | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 28 | 60170912 | 321 353 0025 | GROOVED NUT | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 28 | 60200015 | 383 353 0125 | GROOVED NUT | 2 | ![]() |
![]() |
|||||||||||||
| 29 | 312 353 1173 | RETAINER | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 29 | 60171918 | 352 353 0073 | RETAINER | 2 | ![]() |
![]() |
|||||||||||||
| 30 | 60171521 | 304017 008039 | SCREW M8X1,25X12 | 2 | NSS |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 31 | 60170413 | 358 586 0035 | DIFFERENTIAL GEAR KIT | (A) | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 31 | 675 350 0140 | DIFFERENTIAL GEAR KIT | (B) | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 32 | 60170260 | 383 353 0120 | DIFFERENTIAL SPIDER | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 33 | 60170412 | 302 353 0015 | SIDE GEAR 18 T.-40 SPL. | (A) | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 33 | 675 353 0115 | SIDE GEAR | (B) | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 34 | 60170264 | 674 353 0362 | THRUST WASHER | (A) | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 34 | 60171303 | 676 353 0162 | THRUST WASHER | (B) | 2 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 35 | 60170261 | 302 353 0014 | DIFF. PINION 10 T. | (A) | 4 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| 35 | 60171304 | 675 353 0014 | DIFF. PINION 9 T. | (B) | 4 | NSS |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
| 36 | 60170262 | 352 353 0024 | THRUST WASHER | 4 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||
| 37 | 322 356 0126 | GROOVED NUT | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 38 | 352 356 0052 | WASHER | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 39 | 322 356 0253 | SPACER | 1 | ![]() |
![]() |
![]() |
![]() |
||||||||||||
| 40 | 002 981 5605 | BEARING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 41 | 000472 125000 | SEEGER RING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 42 | 385 356 1201 | HUB EMPTY | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||
| 42 | 352 356 0401 | HUB EMPTY | 1 | ![]() |
![]() |
||||||||||||||
| 43 | 002 981 1705 | BEARING | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 44 | 383 350 0068 | REPAIR KIT | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
| 45 | 385 356 0282 | OIL COLLECTOR | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||||
| 45 | 322 356 0282 | OIL COLLECTOR | 1 | ![]() |
![]() |
![]() |
|||||||||||||
| 46 | 383 357 0501 | DRIVE SHAFT D.LOCK L=989 | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||
| 47 | 383 357 0601 | DRIVE SHAFT L=985,50 MM | 1 | ![]() |
![]() |
||||||||||||||
| 48 | 677 356 0020 | COVER | 1 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||||
| 48 | 300 356 0020 | COVER | 1 | ![]() |
![]() |
||||||||||||||
| 49 | 616 990 0801 | SCREW | 8 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
